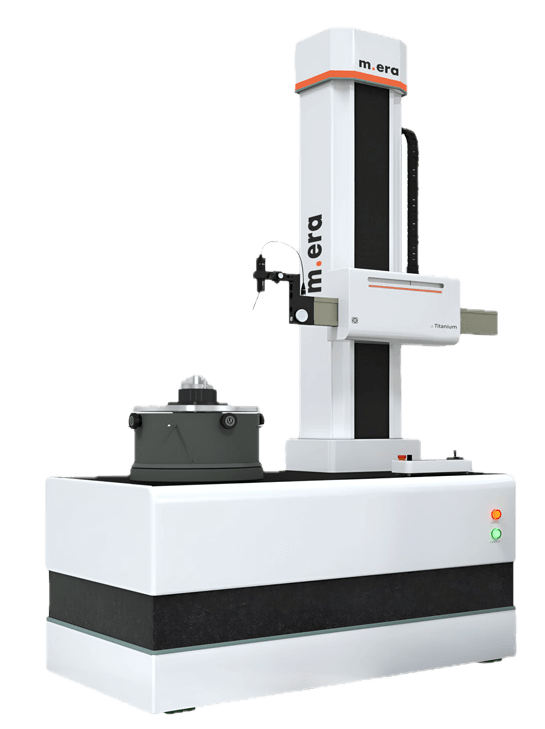

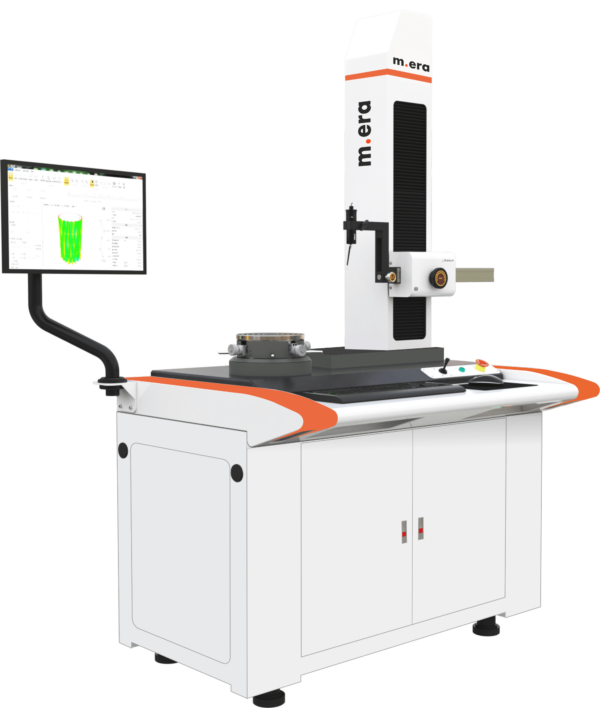

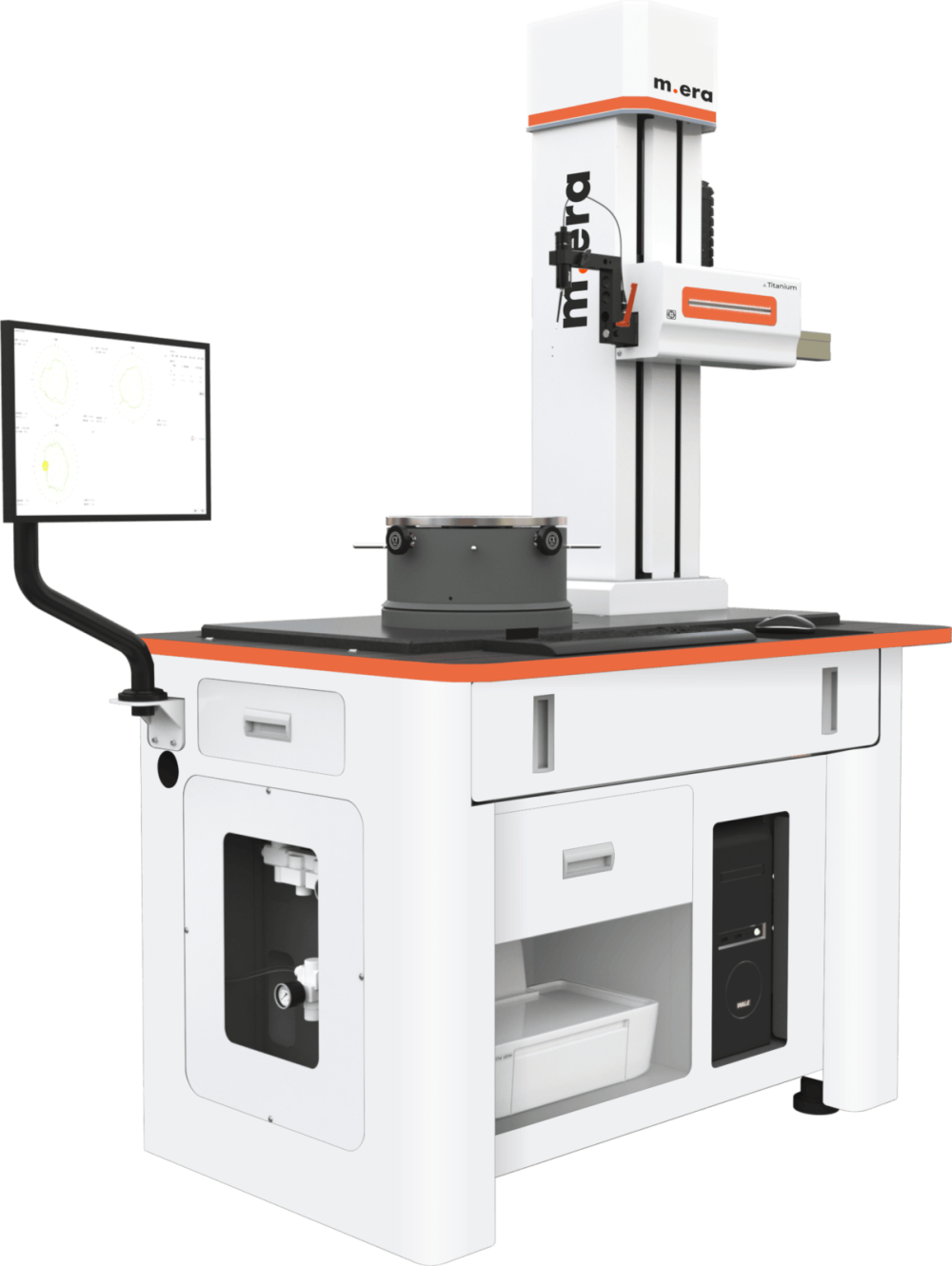

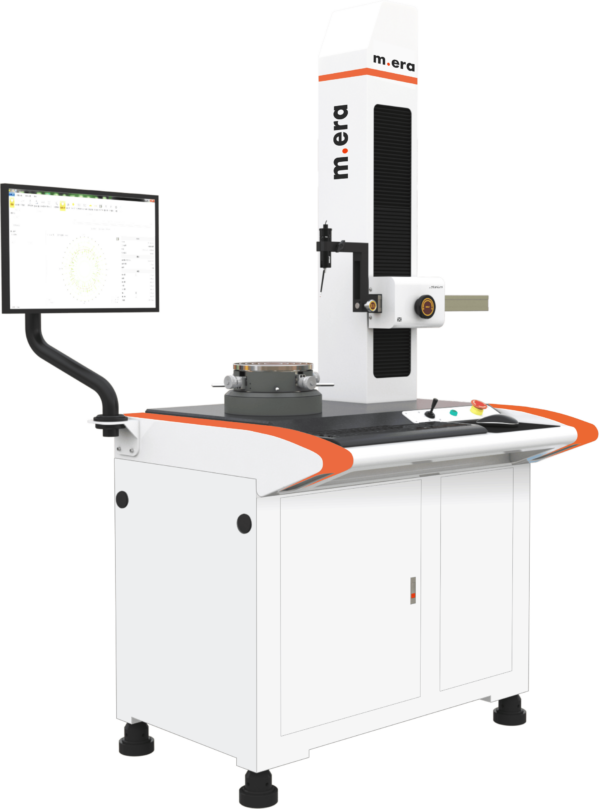

| Тип: | Кругломер |
| Бренд: | M.ERA |
| Артикулы: | Titanium R1 PRO, Titanium R2 PRO, Titanium R3 PRO, Titanium R MAX |
| Описание: |
Кругломеры Titanium PRO с полуавтоматическим и автоматическим управлением могут применяться для измерения партии деталей, где важна экономия времени на вспомогательные функции такие, как перемещение щупа на разные сечения детали и обязательная процедура центрирования и нивелирования. Также у моделей Titanium PRO есть техническая возможность измерения цилиндричности, прямолинейности, параллельности, перпендикулярности, для которых требуется высокоточное перемещение осей. Применяется для контроля параметров:
|
| Дополнительно: | Контроль отклонений формы поверхностей вращения, в том числе круглости, концентричности, соосности поверхностей. |
| Применение: | Контроль отклонений формы поверхностей вращения, в том числе круглости, концентричности, соосности поверхностей. |
| Номер в ГРСИ РФ: | 90686-23 |
| Артикул | Titanium R1 PRO | Titanium R2 PRO | Titanium R3 PRO | Titanium R MAX | |
|---|---|---|---|---|---|
| Максимальный ø детали, мм | 450 | 450 | 450 | 650 | |
| Наибольший измеряемый ø, мм | 300 | 300 | 300 | 460 | |
| Диапазон измерений отклонений от круглости, мкм | ±300 | ±500 | ±500 | ±500 | |
| Пределы допускаемой абсолютной радиальной погрешности шпинделя*, мкм | ±(0.025+ 6H/10 000) | ±(0.025+ 6H/10 000) | ±(0.025+ 6H/10 000) | ±(0.025+ 6H/10 000) | |
| Пределы допускаемой относительной погрешности измерений отклонений от круглости, % | ±(3 + k), где k=100·(0.025+0.0006H)/X | ±(3 + k), где k=100·(0.025+0.0006H)/X | ±(3 + k), где k=100·(0.025+0.0006H)/X | ±(3 + k), где k=100·(0.025+0.0006H)/X | |
| Пределы допускаемой абсолютной осевой погрешности*, мкм | ±(0.025+ 6R/10 000) | ±(0.025+ 6R/10 000) | ±(0.025+ 6R/10 000) | ±(0.025+ 6R/10 000) | |
| Диапазон перемещений по вертикальной оси Z, мм | 350 / 500 / 620 | 350 / 500 / 620 | 300 / 480 / 600 | 400 / 600 / 800 / 1000 / 1300 | |
| Диапазон перемещений по горизонтальной оси R, мм | от 0 до 165 | от 0 до 165 | от 0 до 165 | от 0 до 255 | |
| Диаметр рабочего стола, мм | 240 (180 – опция) | 240 (180 – опция) | 280 | 360 | |
| Допускаемое отклонение от прямолинейности по оси Z, мкм (на длине 100 мм) | 0.3 | 0.3 | 0.3 | 0.3 | |
| Привод горизонтальной оси R | электро 0.1-10 мм/с | электро 0.1-50 мм/с | электро 0.1-50 мм/с | электро 0.1-50 мм/с | |
| Центрирование / нивелирование | Вручную | Вручную | Автоматически | Автоматически | |
| Диапазон центрирования стола, мм | ±3 | ±3 | ±3 | ±3 | |
| Диапазон нивелирования стола, ° | ±2 | ±2 | ±1 | ±1 | |
| Максимальная масса детали, кг, не более | 20 / 30 40 / 55 | 20 / 30 40 / 55 | 20 / 30 40 / 55 | 60 / 80 / 120 / 210 | |
| Габаритные размеры, мм, не более | 1680х818х2000 | 1680х862х2000 | 1580х820х200 | 1530х765х1700 | |
| Условия эксплуатации: | нормальная область значений температуры, ºC | от + 18 до + 22 | от + 18 до + 22 | от + 18 до + 22 | от + 18 до + 22 |
| относительная влажность воздуха (без конденсата), %, не более | 85 | 85 | 85 | 85 | |
| Параметры электрического питания | напряжение переменного тока, В | от 200 до 240 | от 200 до 240 | от 200 до 240 | от 200 до 240 |
| частота переменного тока, Гц | 50 | 50 | 50 | 50 | |
Принадлежности в комплекте
Кругломеры Titanium PRO с полуавтоматическим и автоматическим управлением могут применяться для измерения партии деталей, где важна экономия времени на вспомогательные функции такие, как перемещение щупа на разные сечения детали и обязательная процедура центрирования и нивелирования. Также у моделей Titanium PRO есть техническая возможность измерения цилиндричности, прямолинейности, параллельности, перпендикулярности, для которых требуется высокоточное перемещение осей.
Применяется для контроля параметров:
